半導體行業解決方案
原先在工廠的無塵生產車間里,工作人員需要“全副武裝”進入車間往返運送資材和完成品,以免電子元件受污染物損害,除此以外,運輸用的車輛設備往往也是一個容易被忽視的污染源,易對電子元器件產生影響。同時因為生產機臺多,人員轉運不夠及時,成本較高,還有現場通道狹窄,環境復雜人員流動大,運送種類多樣且復雜等問題。

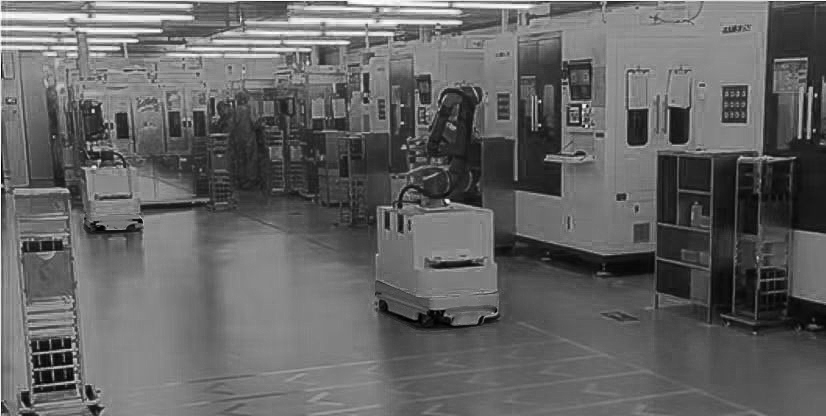

基于這些要求,我們提供了使用MiR100+定制化料車設計+WiFi網絡部署的解決方案,在工廠無塵車間部署了2臺MiR100自主移動機器人,以優化內部物流運輸體系,加強運輸安全,提升工作效率。
在此之前,工廠車間工作人員通過多次往返進行資材及完成品的運輸;而在部署MiR100自主移動機器人解決方案后,車間內部不僅有效實現了自動化運輸,保證車間運輸安全,更減少了80%的搬運人力成本,將人力資源發揮至更具價值的工作崗位,進而使工廠實現降本增效的運營。

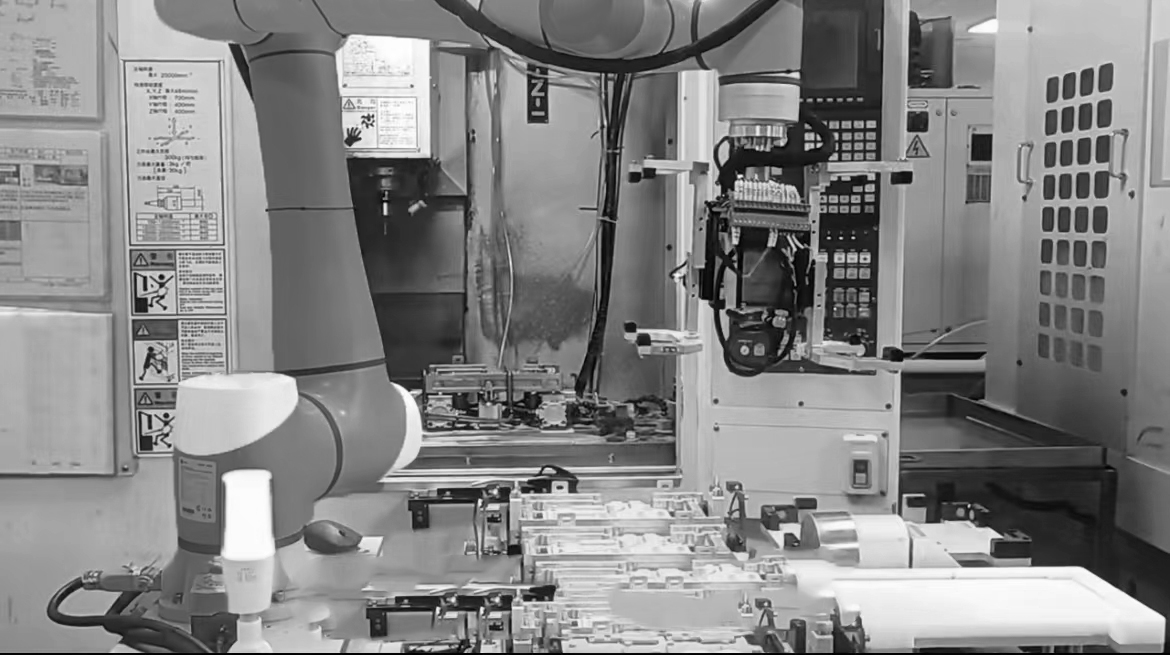

機床看護
金屬加工行業生產環境差,用工難、招工難,產線改造空間有限,傳統大型工業機器人部署困難,成本高。協作機器人不僅可以提高生產效率,保障員工安全,同時能幫助客戶應對小批量、多批次的生產挑戰,創造更可觀的長期收益。
機床加工上下料各工藝段品種多,操作重復度高,人工操作效率和準確度低。
車間作業空間一般都比較狹小,使用傳統自動化設備需要在每個機床上固定,空間占用大,一旦固定,后續改造產線耗時耗力。
協作復合機器人方案可以有效解決以上這些痛點問題。一臺復合機器人支持 12 臺機床的上下料,大幅提升生產效率,同時可節省 6 名人力。
搭載的協作機器人,采用雙電動夾爪,取料、放料一次性完成。結合 2D 視覺定位與糾偏技術,可確保每次上下料準確。切換生產品種時,在軟件中簡單設置參數即可完成。
機器人可部署于機床,實現金屬工件輸送、換料、加工、下料的全自動化,一臺機器可管理多臺機床,24 小時作業,有效節省人力成本。

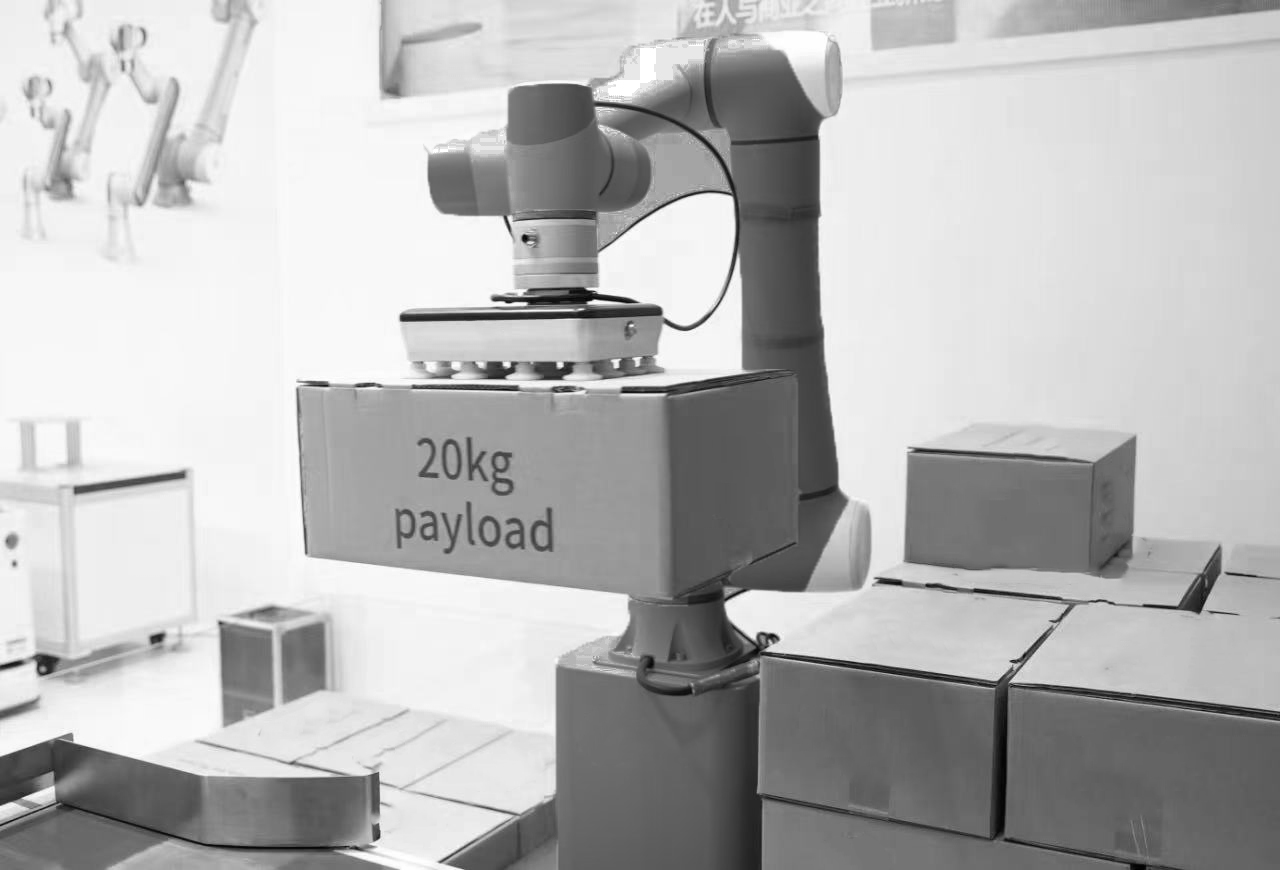

協作機器人碼垛案例
在制造業生產線的末端,有非常多的碼垛場景。這些任務在智能制造出現之前,需要人工不斷地彎腰、伸手和舉重——造成了員工重復性重型勞動的勞損風險,可能導致健康問題。
隨著智能制造的升級,碼垛成為了協作機器人重要的應用之一——不僅可以緩解員工的體能壓力,保護員工的健康,還可以讓他們從事更有創造力的角色,提升整個生產線的產能價值。
與需要大量編程的傳統機器人不同,操作協作機器人的碼垛搬運,甚至不需要任何編程基礎,利用內嵌的操作模塊選項,即可快速直接地進行各種參數設置。
“協作機器人的組合,讓你只需打開碼垛界面,輸入箱子的尺寸、重量和碼垛模式,然后按開始,機器人就會自動完成碼垛。”

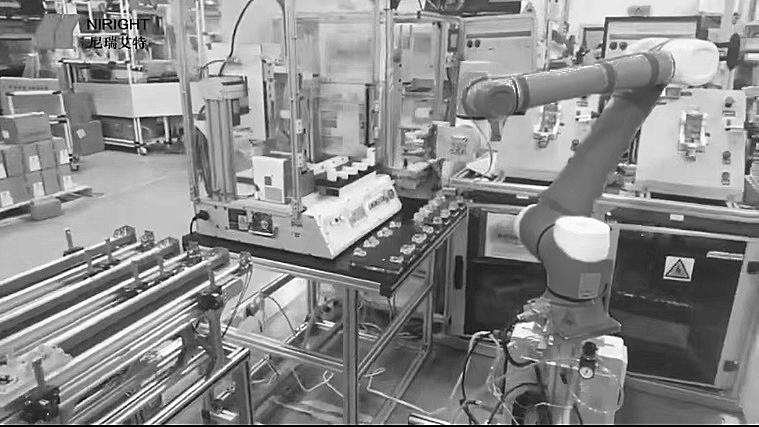

高科技行業自動化案例
痛點:
1)在沒有機器人的情況下人員需要操作四臺機器,進行打螺絲-貼標-測試等工序。
2)工序繁雜且需要長時間站立。
3)人工操作過程中會在每臺設備前積累大量的工件,可能導致現場凌亂,經常拿錯,漏掉其中某個工序直接下線。
4)在缺少員工,導致大批量訂單時,仍需安排白班工人繼續上夜班。
5)考慮到設備使用年限較長,均在十年以上,平時會經常出現故障,如果安全設施出現問題時,容易導致人員受傷。
應用協作機器人自動化優勢:
1)快速替代人工,短時間內升級為自動化方案。
2)無需對原有設備進行改造,機器人可適應原有設備進行規劃與調試。
3)靈活性高,工作方式可通過機器人編程隨意修改,更加方便。
4)機器人可替代原有一個人員,不間斷工作,工作現場整潔有序。
5)機器人與原有設備進行通訊,在每一步都會確認安全信號,發生安全事故的概率降為0。

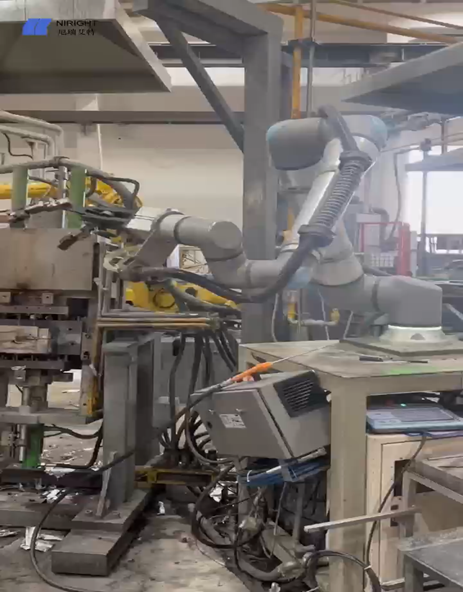

有色金屬冶煉行業解決方案
原生產車間現場環境惡略,溫度較高,且灰塵很大,工作半徑大,兩側取料時,接近機器人極限及以下痛點:
1)有些模具為上邊模脫模,需要機器人開力控模式將工件平穩接下來,還要區分出正常/鑄件不完整/脫模失敗,三種情況,且不影響機器人下一步動作。
2)完成機器人與人配合檢驗的過程,需要多角度停留,過程中要避免線管纏繞。
3)將工件按照順序碼放入筐中,因工件為異形件,碼放即使按照特定角度放置,仍不能保證不會傾倒,或碰撞,且碼放過程中要持續使用力模式,避免工件磕傷。
4)碼放過程中要注意夾爪的張開與閉合,不要磕碰到其他工件。
5)為了避免高溫影響,夾爪長度相對較長,因此在碼放過程中,要避免與筐的邊緣干涉如避開,會影響碼放數量。
通過整合UR協作機器人· 設計“機器人+工人”混合工作站,機器人負責重復性高、精度要求嚴、工序復雜的工序,工人專注復雜操作(如產品質檢與包裝)。
引入UR+控制平臺,實時監控機器人狀態與生產數據,異常響應速度提升至5秒內。
同時解決了如下核心問題,如關鍵工序招工難,危險性崗位風險控制成本,產線柔性不足:換型時間長,無法滿足客戶快速迭代需求,
以及人工操作效率瓶頸:單件裝配耗時長,人力成本占生產成本高的諸多問題,有效增加生產柔性,達到降本增效的整體部署。
電子行業解決方案
電子行業在粉塵生產流程中安全生產和效率瓶頸如下:
1)粉塵對人體有害,傳統油漆生產過程中使用的溶劑型涂料含有大量有機溶劑,不僅危害人體健康,還易燃易爆,容易引發安全事故
2)人員生產效率低,且噴涂品質無法一致,傳統噴漆生產方式主要依靠手工操作,生產效率低下,產品質量不穩定
3)現場需要多道噴漆工藝,人員發生混淆,經常出現多噴與漏噴的情況
4)噴漆房屬于高風險區域,易發生爆炸等危害,所以招人相對困難
5)現場空間相對狹小,無法布置大型的噴漆設備
解決方案通過部署UR防爆協作機器人實現了以下功能:
1)防爆環境適配:
選用UR10e-F防爆版機器人,通過ATEX Zone 2認證,機身采用密封防爆結構,電機與電路均滿足IP67防護等級。
在電解液灌裝、電芯堆疊等高危工序替代人工操作,消除火花引燃風險。
2)柔性化產線集成:
結合UR+控制平臺與MES系統,實現生產指令動態調整。
通過快換夾具支持多型號電池模組(如三元鋰/磷酸鐵鋰)快速切換,換型時間縮短至10分鐘。
3)智能化的危險監測:
集成氣體傳感器實時監測車間甲烷、氫氣濃度,一旦超標立即觸發機器人停機并啟動應急排風系統。
